Что такое PTZ-камера и как она работает?

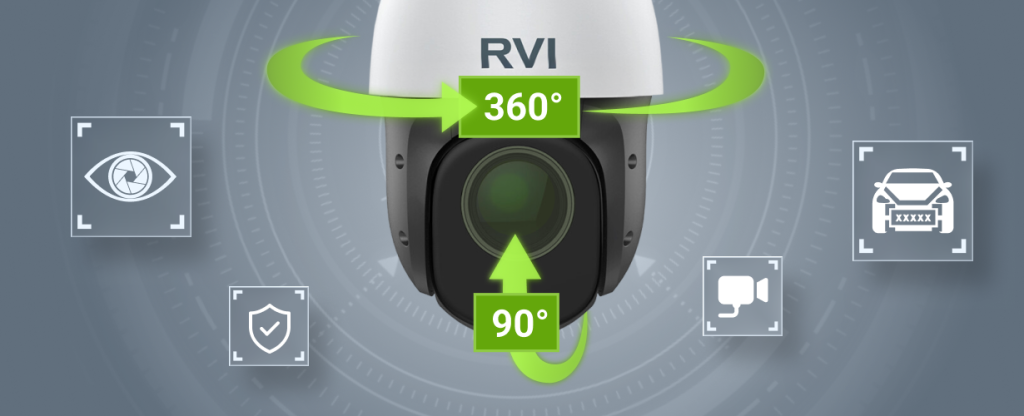

PTZ-камера (поворотная камера) — это устройство для видеомониторинга, которое обладает функциями вращения (pan), изменения угла наклона (tilt) и оптического приближения кадра (zoom). Такая камера способна совершать полный оборот (360°) по горизонтали и поднимать или опускать объектив на 90° по вертикали, благодаря чему может непрерывно сопровождать движущиеся объекты. С помощью зума PTZ-камера снимает удаленные объекты без потери качества.

PTZ-камеры незаменимы для видеонаблюдения на крупных объектах — в торговых центрах, на парковках и предприятиях. Их также активно используют при организации дистанционных совещаний или прямых эфиров.

Ниже мы подробно рассмотрим структуру и особенности PTZ-камер, а также подскажем, что нужно учесть при выборе устройства для вашего объекта.

Из чего состоит PTZ-камера?

Поворотная камера включает в себя ряд основных элементов.

• Металлический корпус. Обеспечивает надежную фиксацию конструкции и защищает электронику от внешних воздействий.
• Поворотная платформа. Наводит оптику на цель при помощи двух шаговых моторов: поворотного и наклонного.

• Оптические датчики. Определяют крайние положения поворотного механизма — это нужно для калибровки устройства.

• Моторизованный зум-объектив. Приближает и отдаляет объект, регулирует резкость при помощи встроенного автофокуса.

• Электронный модуль. Следит за положением камеры и корректирует его, управляя моторами.

• Интерфейс передачи данных. Позволяет камере передавать видеопоток, принимать команды и получать питание через разъемы LAN, RS-232, USB и HDMI.


Как устроена PTZ-камера?

В зависимости от условий эксплуатации оборудование делится на две основные категории.

• Внутренние — размещаются в бизнес-центрах, торговых залах и холлах. Отличаются компактным исполнением из пластика без усиленной изоляции.

• Уличные — предназначены для монтажа на открытом пространстве. Они помещаются в прочную металлическую оболочку, которая блокирует попадание осадков или грязи, и снабжаются термоэлементами для бесперебойной работы на морозе.


Помимо этого, PTZ-камеры делятся на стандартные и гибридные. Стандартные оснащены единственным сенсором и имеют только базовые функции (поворот, наклон и масштабирование). Гибридные (или комбинированные) совмещают два объектива в одном корпусе: основной для слежения на расстоянии и дополнительный — для решения специфических задач. Например, такие модели часто оснащают тепловизионным модулем, способным детектировать людей ночью, либо сверхширокоугольным сенсором, который обеспечивает непрерывный обзор территории, даже когда подвижный объектив ведет определенный объект.

Как работает PTZ-камера?

Современные поворотные камеры предусматривают как ручное управление, так и автономную работу.

В ручном режиме оператор направляет объектив с помощью джойстика, ИК-пульта или программной панели. Также возможно удаленное управление через мобильное приложение или веб-интерфейс. Для этого камера интегрируется со специализированным ПО.

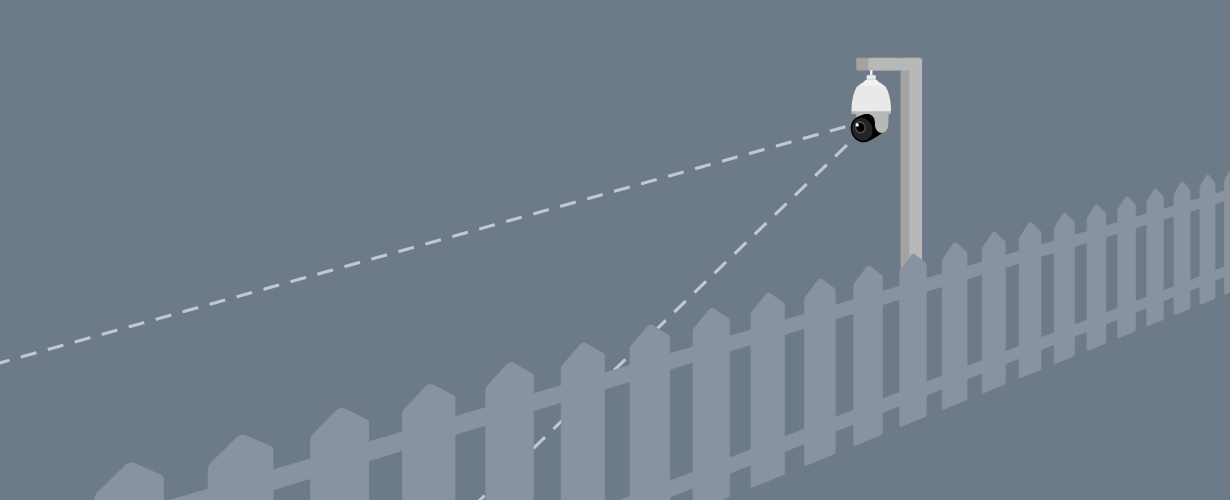

В автоматическом режиме устройство работает без участия человека. Камера может непрерывно смотреть в одну точку или патрулировать территорию по заданному маршруту. Эти сценарии можно чередовать по расписанию: например, днем объектив направлен на кассовую зону, а ночью переходит в режим обхода торгового зала.

Помимо этого, PTZ-камера легко встраивается в охранный контур и может отрабатывать тревожные события. Источниками таких событий служат как внешние датчики (например, сигнализация), так и собственные системы аналитики (например, детектирование пересечения линии или, при наличии встроенного микрофона, — громкого звука).

При фиксации инцидента камера может выполнить один из следующих сценариев.

• Переход к пресету — устройство разворачивается к заранее заданной зоне (например, въезду на территорию), чтобы зафиксировать нарушение.

• Слежение — камера автоматически захватывает движущийся объект, приближает его и сопровождает, пока он не покинет зону обзора.


В чем основные преимущества PTZ-камер?

Главное достоинство поворотной камеры — большая зона охвата. Одна такая модель заменяет несколько стационарных, поэтому, несмотря на более высокую цену, снижает суммарные затраты на монтаж и обслуживание.

Кроме того, PTZ-камеры обеспечивают высокую детализацию. Оптический зум позволяет распознавать лица и номера на расстоянии, сохраняя четкую картинку даже при максимальном приближении.

В чем состоят особенности эксплуатации PTZ-камер?

Следует учитывать, что во время работы PTZ-камера меняет ракурс и поэтому не всегда контролирует всю потенциальную зону охвата. Пока объектив направлен на отслеживаемый объект, остальная территория остается вне контроля. Компенсировать это помогают дополнительные стационарные камеры для панорамного обзора или более дорогие гибридные модели.

Работа PTZ-камеры зависит от стабильности сети и совместимости с видеорегистратором. При слабом сигнале устройство будет отвечать с задержками, а отсутствие подходящего протокола отразится на корректности аналитики.

На что обратить внимание при выборе PTZ-камеры?

Чтобы подобрать оптимальную модель, стоит изучить ряд характеристик.

• Разрешение. В большинстве случаев достаточно матрицы Full HD (2 Мп). Если нужно различать мелкие детали на большом расстоянии, стоит выбрать разрешение 4K (8 Мп).

• Параметры зума. Оптический зум предпочтительнее цифрового, поскольку он не растягивает картинку. Кратность зума подбирается под локацию: для кабинетов — 5–10х; для больших помещений и небольших открытых площадок — 10–20х; для масштабных открытых пространств (аэродромов, арен, парковок) — 25х и выше.

• Скорость наведения и сектор обзора. Угол поворота по горизонтали у разных моделей составляет от 180° до 360°, а по вертикали — от 15° до 90°. Чем больше диапазон, тем больше зона, которую контролирует камера. Высокая скорость поворота (более 100°/с) позволяет следить за быстро движущимися объектами — например, спортсменами во время трансляции игры.

• Видеоаналитика. Некоторые модели обнаруживают пересечение линий, детектируют лица и подсчитывают людей при помощи ИИ-алгоритмов.

• Ночное видение. Уличные модели обязательно должны комплектоваться мощными диодами.

• Прочный корпус. Кроме того, оборудованию, размещенному на открытом пространстве, нужны корпус с классом защиты не ниже IP66 и система обогрева для стабильной работы на морозе.


Полезным бонусом станут дополнительные функции. Wi-Fi-модуль избавляет от необходимости прокладывать сетевой кабель. Слот для карты памяти обеспечивает локальное хранение видео и позволяет вести запись даже при потере соединения. Стабилизация изображения компенсирует дрожание, вызванное ветром или вибрацией конструкции. Встроенный микрофон даст возможность слышать происходящее и передавать голосовые сообщения.

PTZ-камеры — это многофункциональный инструмент обеспечения безопасности для объектов, где нужны широкий обзор и высокая детализация. Грамотно подобранная модель обеспечит надежный контроль периметра.

Подобрать PTZ-камеру для вашего объекта вы можете в нашем каталоге.

Появились вопросы или хотите оформить заказ? Обратитесь к дилерам RVi Group в вашем регионе.

Частые вопросы о PTZ-камерах

Что влияет на точность PTZ-камеры?

Прежде всего, точность работы PTZ-камеры зависит от плавности приводов: шаговые моторы должны работать без рывков, чтобы исключить размытие при сопровождении целей. Важна и скорость автофокуса, чтобы при зуме камера мгновенно наводила резкость.

Качество изображения зависит от светочувствительности: чем она выше, тем лучше детализация при слабом освещении. На результат влияют и условия установки: камера должна быть надежно закреплена, а дрожание — сведено к минимуму.

Наконец, для безотказной работы важна стабильная сеть. Достаточная пропускная способность гарантирует бесперебойную передачу данных.

Как определиться с моделью PTZ-камеры?

Если вы выбираете подходящую модель, отталкивайтесь от локации — она определит тип корпуса. В помещении можно разместить модели из пластика, а на улице лучше установить устройство с классом защиты IP66 и системой обогрева.

Выбирайте оптику под задачи: для видеоконференций и наблюдения за небольшими помещениями подойдет зум 5x–10x. Для открытых пространств нужны модели с увеличением в 25–40 раз и разрешением 4K, чтобы различать детали на большом расстоянии.

Проверьте совместимость протоколов связи с вашим видеосервером: если регистратор их не поддерживает, камера будет работать некорректно или не работать вообще.

Чем PTZ-камеры лучше обычных?

PTZ-камеры способны мониторить значительно большую территорию, чем стандартные устройства, и приближать удаленные объекты за счет оптического приближения.

Они умеют автономно сканировать периметр и вести перемещающиеся цели. При этом оператор в любой момент может взять управление на себя, чтобы рассмотреть интересующий его участок. Если PTZ-камера интегрирована в систему безопасности, она может обрабатывать сигналы от датчиков сигнализации или события, зафиксированные собственной видеоаналитикой.

Одно поворотное устройство заменяет несколько стационарных. Это сокращает расходы на установку и масштабирование системы.
