Общая информация
BIM-моделирование (Building Information Modeling) – это процесс разработки проекта, при котором получение чертежей, спецификаций, технических расчетов происходит на основе информационной модели здания. Эта модель позволяет накапливать все сведения о проекте в целом и всех его составляющих, включая характеристики оборудования, виды, технические описания изделий, условия эксплуатации и обслуживания оборудования.
BIM-модель отличается от обычной трёхмерной модели тем, что каждый элемент является частью общей базы данных проекта. Это позволяет при изменении параметров оборудования, например, камеры видеонаблюдения, автоматически обновлять данные в спецификациях на всех видах и чертежах. Для того, чтобы проектировщик мог воспользоваться этими возможностями в его распоряжении должны быть качественные модели оборудования, которые в полной мере используют потенциал BIM технологии.
BIM технологию планируют внедрить как обязательный инструмент для выполнения государственных заказов. Планы прорабатываются Правительством Российской Федерации и Минстроем с 2015 года.
Описание работы
Компания RVi Group подготовила комплексное решение для проектирования в среде Autodesk Revit- комплекс RVi BIM, который включает в себя:
- Программное дополнение RVi BIM для Autodesk Revit по подбору моделей оборудования на основе их характеристик и создания перспективного вида;
- Библиотеку семейств Autodesk Revit с модельным рядом камер, креплений и кронштейнов RVi;
- Файл проекта Autodesk Revit, который содержит пример размещения камер и готовые спецификации по проекту.
Для удобства и упрощения задачи подбора оборудования нами было разработано программное дополнение (плагин) для приложения Autodesk Revit. Фильтрация и выбор элементов через интерфейс плагина позволяют быстро находить необходимые изделия, используя в качестве критериев выбора технические параметры камеры. Вторая часть созданного нами ПО открывает доступ к опции «Перспективный вид из камеры». Впервые при проектировании систем видеонаблюдения использование ПО дает возможность проектировщику увидеть реальную «картину» с возможностью оценить конечный результат.

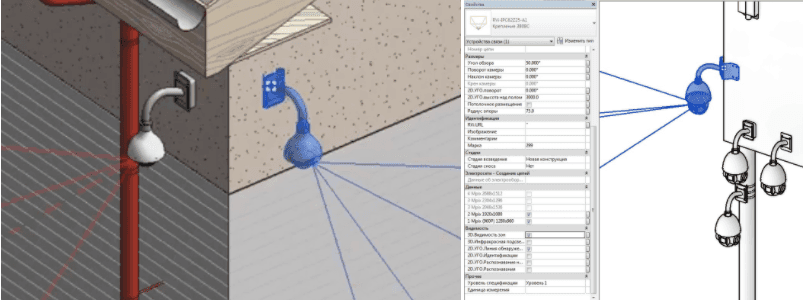

Библиотека камер видеонаблюдения содержит семейства IP-камер и креплений для систем видеонаблюдения RVi. Для каждой модели описаны технические данные, открывается спецификация с фотографий и ссылки на сайт RVi. Каждая модель изделия имеет параметры, отвечающие за положение корпуса камеры в пространстве. Крепления для камер предлагаются в автоматическом режиме для каждой модели. Реализована возможность визуально проверять отображение зон наблюдения для камер, расположенных в проекте. Проработана визуализация по различным критериям: изменение угла обзора, изменение разрешения относительно коэффициентов обнаружения, отображение области распространения ИК подсветки.
Для упрощения оформления ваших проектов разработаны несколько спецификаций, которые доступны в файле проекта RVi.Schedules.rvt. В спецификацию автоматически записываются добавленные в проект устройства, их параметры и количество.
Цель данного комплекса решить основные задачи проектировщика:
- подобрать камеру через фильтр по параметрам, внести ее в проект и добавить соответствующее крепление;
- проверить корректность установки выбранной камеры в демо-режиме;
- сформировать проектное решение с отображением в различных проекциях;
- автоматически сформировать спецификацию по проекту с выводом количества оборудования и их характеристик.
Загрузка
Семейства состоят из составных изделий, которые можно сочетать – видеокамеры RVi, кронштейны, монтажные коробки. Размещайте изделия на различных поверхностях и конструктивных элементах, а также маркируйте, специфицируйте их и оформляйте на чертежах.
Программное дополнение RVi BIM, это плагин, который реализует дополнительные функциональные возможности в среде Autodesk Revit для оборудования RVi.
Программное дополнение RVi BIM позволяет выполнить две функции:
- Подбор модели камеры через фильтр, используя в качестве критериев технические параметры, такие как - тип исполнения, питание, разрешение, ИК, наличие аудио, тревожных и аудио входов/выходов и т.п.
- Доступ к опции "Перспективный вид из камеры". На этапе проекта увидеть, какую «картинку» даст выбранная модель камеры, установленная в определенной точке помещения заказчика.
Работа с комплексом RVi BIM подробно описана в «Руководстве пользователя по работе с комплексом RVi BIM».
